在高壓斷路器的運維與檢修工作中，單一的數值參數已難以全面反映設備的真實運行狀態。隨著測試技術的發展，斷路器機械特性測試儀逐步引入特性圖形分析功能，通過曲線化、可視化的數據呈現方式，為測試結果的判斷提供了更直觀、更可靠的依據。

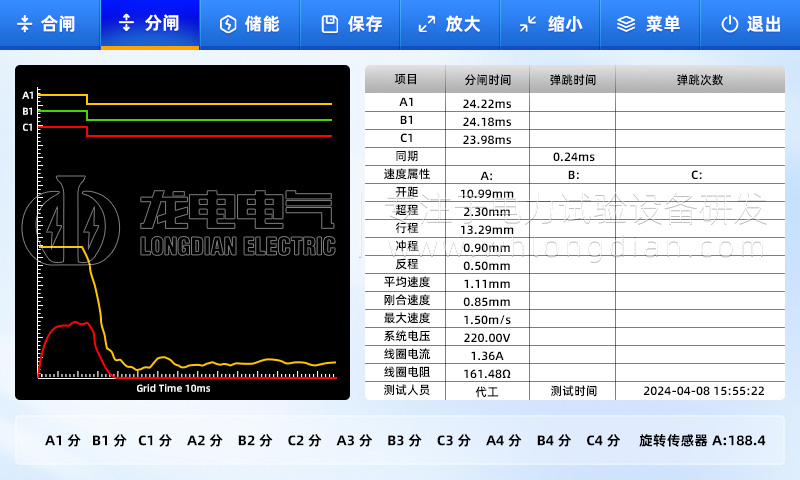

斷路器特性圖形分析，通常包括行程—時間曲線、速度—時間曲線、線圈電流曲線以及接觸器動作同步性曲線等。相比只查看合閘時間、分閘時間、速度等離散數據，曲線圖形能夠完整展示斷路器從啟動到結束的全過程。運維人員可以清晰看到機構啟動是否遲滯、運動是否平穩、是否存在異常拐點，從而更準確地判斷機械機構的健康狀態。

在實際應用中，特性圖形分析對隱蔽性故障的識別價值尤為突出。例如，合閘時間數值雖然在允許范圍內，但行程—時間曲線出現局部平緩或抖動，往往提示傳動部件存在卡澀、潤滑不良或彈簧性能衰減等問題。這類隱患在早期階段難以通過簡單的合格/不合格判斷發現，而圖形分析可以提前暴露風險，為狀態檢修提供依據。

線圈電流曲線的圖形分析同樣具有重要意義。通過觀察電流上升斜率、峰值位置及衰減過程，可以判斷線圈是否老化、鐵芯是否吸合順暢以及輔助觸點動作是否可靠。當電流曲線與標準模板存在明顯差異時，即使斷路器表面動作正常，也應引起足夠重視。這種“以圖識故障”的方式，大大提高了測試結果判斷的深度和準確性。

在現場運維和出廠試驗中，具備完善圖形分析功能的測試設備更受用戶青睞。武漢市龍電電氣設備有限公司生產的斷路器機械特性測試儀，集成了多種特性曲線的同步采集與顯示功能，支持曲線放大、對比和歷史數據疊加分析，幫助工程技術人員快速定位異常點，提高測試結論的可靠性與一致性。

總體來看，斷路器特性圖形分析功能已從“輔助參考”逐步轉變?yōu)椤昂诵呐袛嘁罁?jù)”。它不僅提升了測試結果的可讀性和專業性，也為設備狀態評估和預防性維護提供了有力支撐。對于追求精細化運維和智能化管理的電力用戶而言，選擇具備成熟圖形分析能力的斷路器機械特性測試儀，已成為提升運維質量的重要一步。
