方向性保護是電力系統中用于區分故障電流方向、實現選擇性切除故障的重要保護方式，廣泛應用于線路保護、接地保護及饋線保護中。通過方向性保護試驗，可以驗證繼電保護裝置對電流、電壓相位關系的判別是否正確，而繼電保護測試儀正向與反向試驗正是檢驗其方向判據可靠性的關鍵手段。

在正向方向性保護試驗中，測試的目的是驗證保護裝置在“規定動作方向”上的靈敏性和正確性。試驗時，繼電保護測試儀向被測裝置施加模擬故障所需的電流和電壓量，使其相位關系滿足正向故障條件。通常需要逐步調整電流幅值和相位角，觀察保護裝置是否在整定值范圍內正確啟動或動作。若裝置在正向條件下可靠動作，說明方向元件對前向故障具有正確的判別能力。

反向方向性保護試驗則用于檢驗裝置對非本線路或反向故障的閉鎖能力。試驗過程中，通過改變電壓、電流的相位關系，使其滿足反向故障的判據條件，同時保持電流幅值可能已超過整定值。正常情況下，方向性保護裝置不應動作或應保持閉鎖狀態。如果在反向條件下發生誤動作，則表明方向判據存在缺陷，可能與接線錯誤、整定不當或內部邏輯問題有關。

在具體操作中，正向與反向試驗往往需要結合不同故障類型進行，例如三相短路、兩相短路或單相接地故障。通過多工況模擬，可以全面驗證方向性元件在各種運行狀態下的可靠性。測試時還應注意電壓極性、電流方向和參考相的正確性，否則容易導致試驗結果與實際運行情況不符。

從工程實踐角度看，方向性保護試驗不僅關注是否“動作或不動作”，還需要關注動作時間和穩定性。尤其是在臨界相位角附近，保護裝置的判別特性是否清晰、是否存在抖動現象，都是評估保護性能的重要依據。因此，試驗人員通常會在正向和反向邊界條件附近反復驗證，以確保保護在實際系統中具有足夠的可靠性和選擇性。

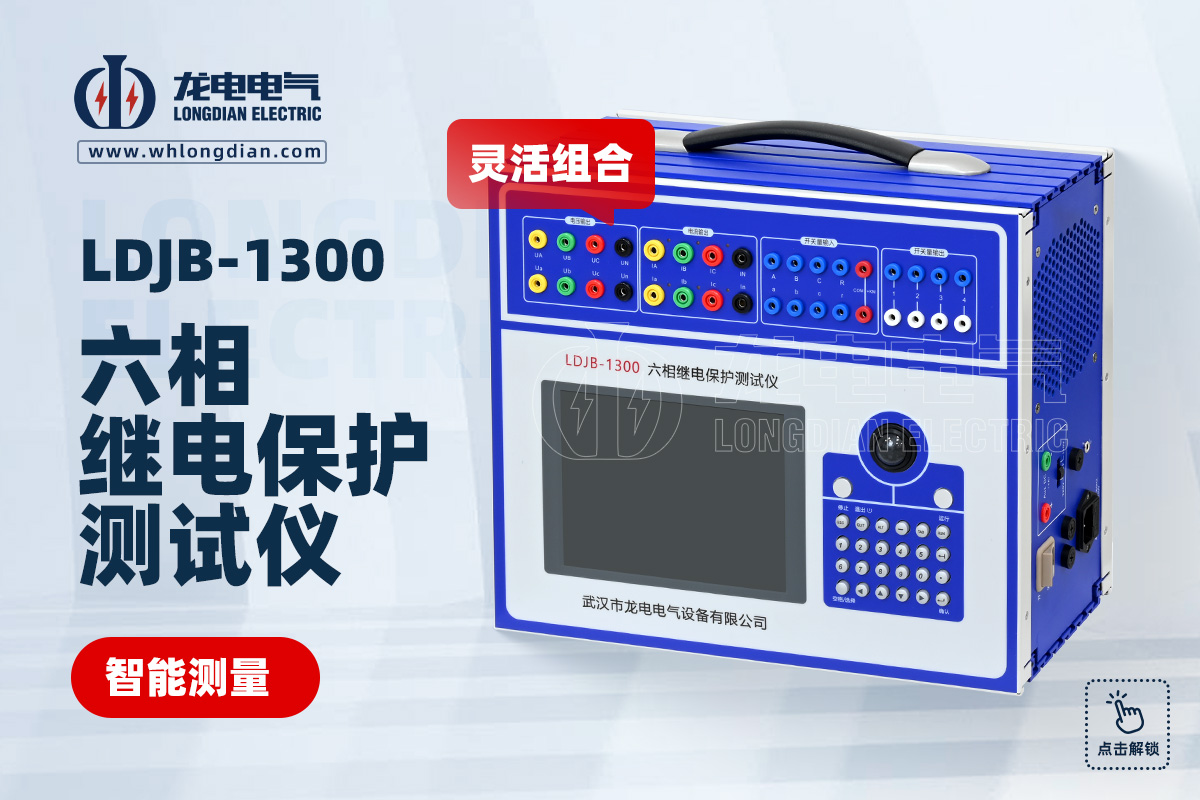

在變電站投運前調試、定期校驗以及繼電保護改造過程中，方向性保護試驗都是必不可少的環節。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，能夠靈活輸出多相電壓、電流并精確控制相位關系，為方向性保護的正向與反向試驗提供穩定、可靠的測試手段。
