電纜故障檢測是一項重要的工作，旨在確定電纜系統中的故障位置和類型，以便及時進行修復，確保電力或信號傳輸的可靠性。

以下是一些常見的電纜故障檢測方法：

一、外觀檢查

首先進行直觀的外觀檢查，查看電纜是否有明顯的物理損傷，如破損、斷裂、變形、燒傷等情況。檢查電纜的接頭處是否松動、腐蝕或過熱跡象。同時，觀察電纜周圍的環境是否存在可能導致故障的因素，如積水、化學腐蝕物、機械擠壓等。

二、絕緣電阻測試

◆ 測試方法

使用絕緣電阻測試儀（兆歐表）測量電纜的絕緣電阻。將測試儀的兩個測試電極分別連接到電纜的導體和絕緣層上，施加一定的直流電壓，測量通過絕緣層的泄漏電流，并計算出絕緣電阻值。

對于多芯電纜，需要分別對每根芯線與其他芯線及地之間進行絕緣電阻測試。

◆ 判斷標準

根據電纜的類型和額定電壓，確定相應的絕緣電阻標準值。一般來說，絕緣電阻值應大于一定的數值，例如對于低壓電力電纜，絕緣電阻值通常應不小于幾十兆歐。

如果絕緣電阻值低于標準值，說明電纜的絕緣性能下降，可能存在故障。

三、直流耐壓試驗

◆ 測試方法

對電纜施加直流高電壓，通常為電纜額定電壓的數倍，持續一定時間，觀察電纜是否發生擊穿或閃絡現象。

在試驗過程中，逐漸升高電壓，記錄不同電壓下的泄漏電流值，以判斷電纜的絕緣狀況。

◆ 注意事項

直流耐壓試驗可能對電纜造成一定的損傷，因此應謹慎使用，并在試驗后對電纜進行充分的放電。

對于一些特殊類型的電纜，如橡塑絕緣電纜，不宜進行直流耐壓試驗，可采用交流耐壓試驗或其他無損檢測方法。

四、脈沖反射法

◆ 測試原理

脈沖反射法利用電纜故障點對脈沖信號的反射來確定故障位置。向電纜中發送一個脈沖信號，當信號遇到故障點時，會產生反射信號，通過測量反射信號的時間和幅度，可以計算出故障點的距離。

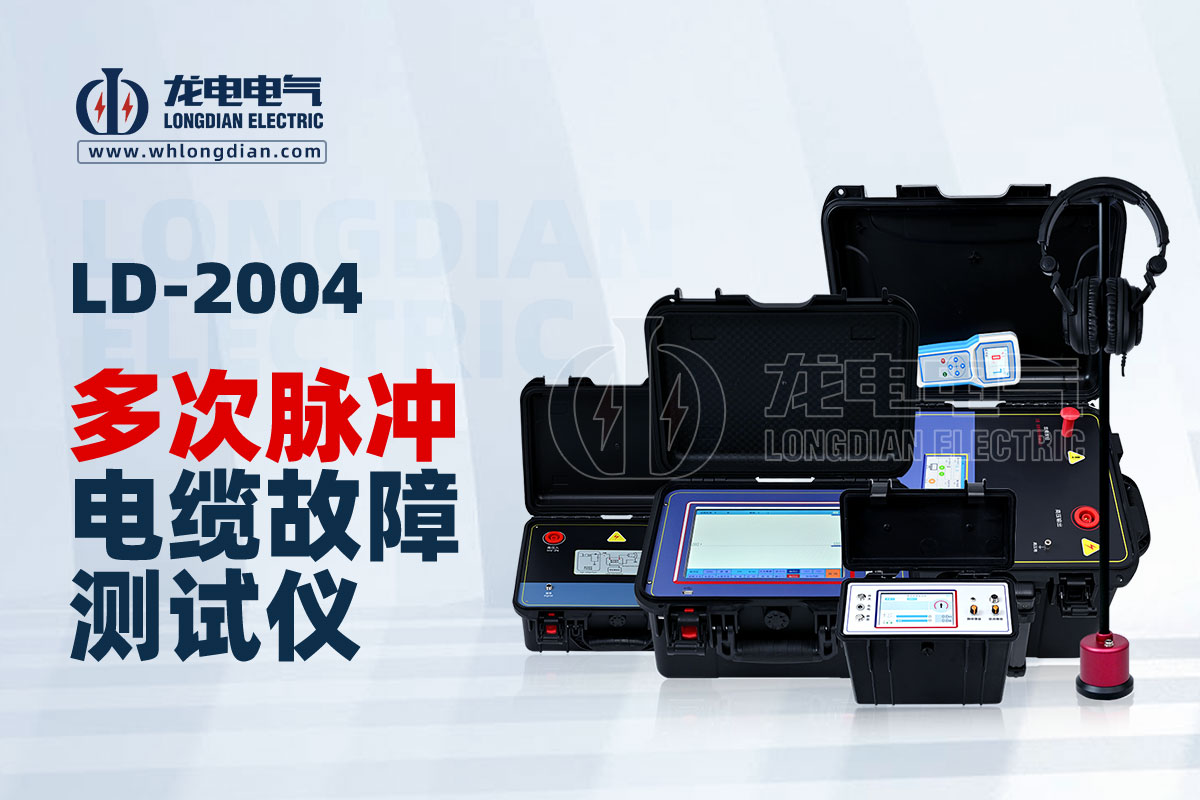

◆ 測試設備

脈沖反射儀通常由脈沖發生器、接收器、顯示器等組成。脈沖發生器產生脈沖信號，通過耦合裝置注入到電纜中，接收器接收反射信號，并將其顯示在顯示器上。

◆ 故障類型判斷

根據反射信號的特征，可以判斷故障的類型。例如，開路故障會產生全反射信號，短路故障會產生負反射信號，低阻故障會產生幅度較小的反射信號等。

五、聲測法

◆ 測試原理

聲測法是通過檢測電纜故障點放電時產生的聲音來確定故障位置。當電纜發生故障時，故障點會產生放電現象，放電產生的聲波可以通過地面或電纜外皮傳播。

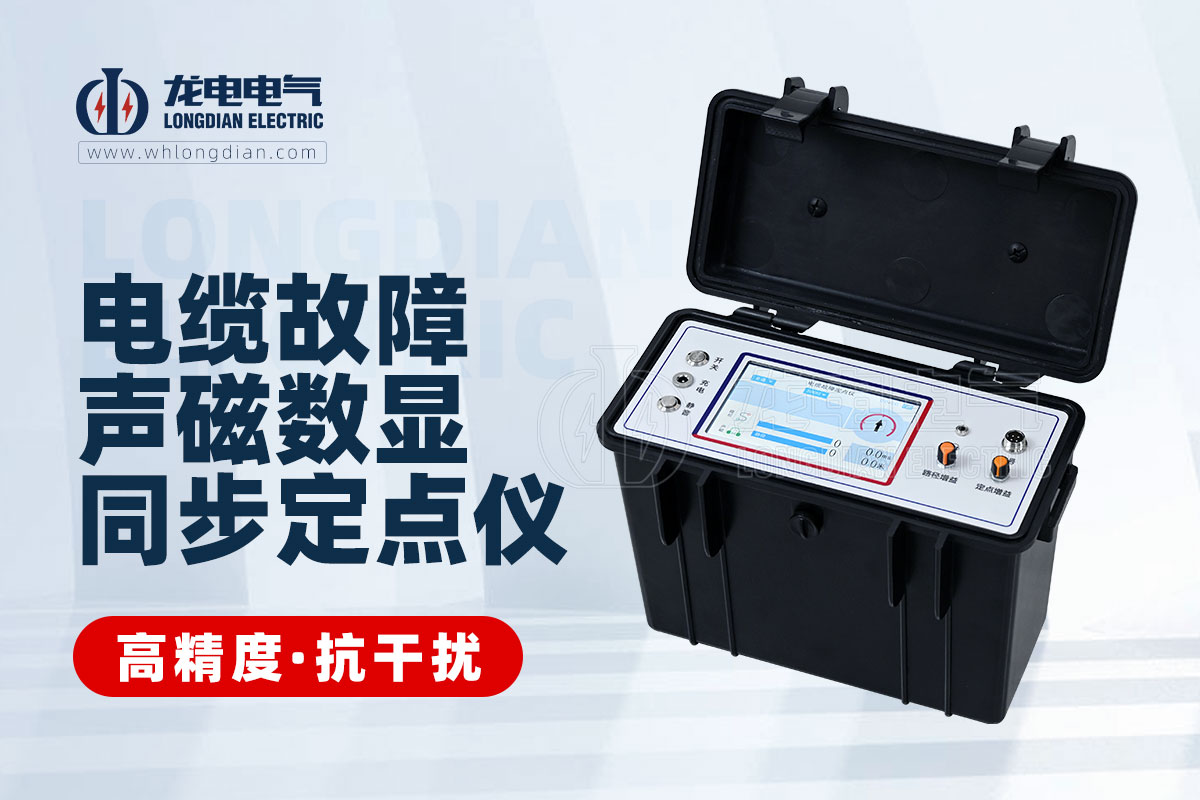

◆ 測試設備

聲測設備通常由傳感器、放大器、濾波器、顯示器等組成。傳感器用于接收聲波信號，放大器將信號放大，濾波器去除噪聲干擾，顯示器顯示聲波信號的波形和強度。

◆ 測試方法

在電纜故障點附近的地面上放置傳感器，通過耳機或揚聲器監聽聲波信號。當聽到明顯的放電聲音時，可以確定故障點的大致位置。然后，通過移動傳感器或使用多個傳感器進行三角定位，可以進一步確定故障點的精確位置。

電纜故障定位的步驟

◆ 確定故障性質

通過上述檢測方法，初步判斷電纜故障的類型，如開路故障、短路故障、接地故障等。

◆ 選擇檢測方法

根據故障性質和現場條件，選擇合適的檢測方法。例如，對于高阻故障，可以采用脈沖反射法或聲測法；對于低阻故障，可以采用直流電阻法或低壓脈沖法。

◆ 進行故障定位

使用選定的檢測方法，對電纜進行故障定位。在定位過程中，需要不斷調整檢測設備的參數和位置，以提高定位的準確性。

◆ 驗證故障位置

在確定故障位置后，需要對故障位置進行驗證。可以通過開挖地面、打開電纜接頭等方式，直接觀察故障點的情況，以確保定位的準確性。

電纜故障檢測是一項復雜的工作，需要專業的技術和設備。在進行電纜故障檢測時，應嚴格遵守安全操作規程，確保人員和設備的安全。同時，應根據實際情況選擇合適的檢測方法，提高故障檢測的效率和準確性。
