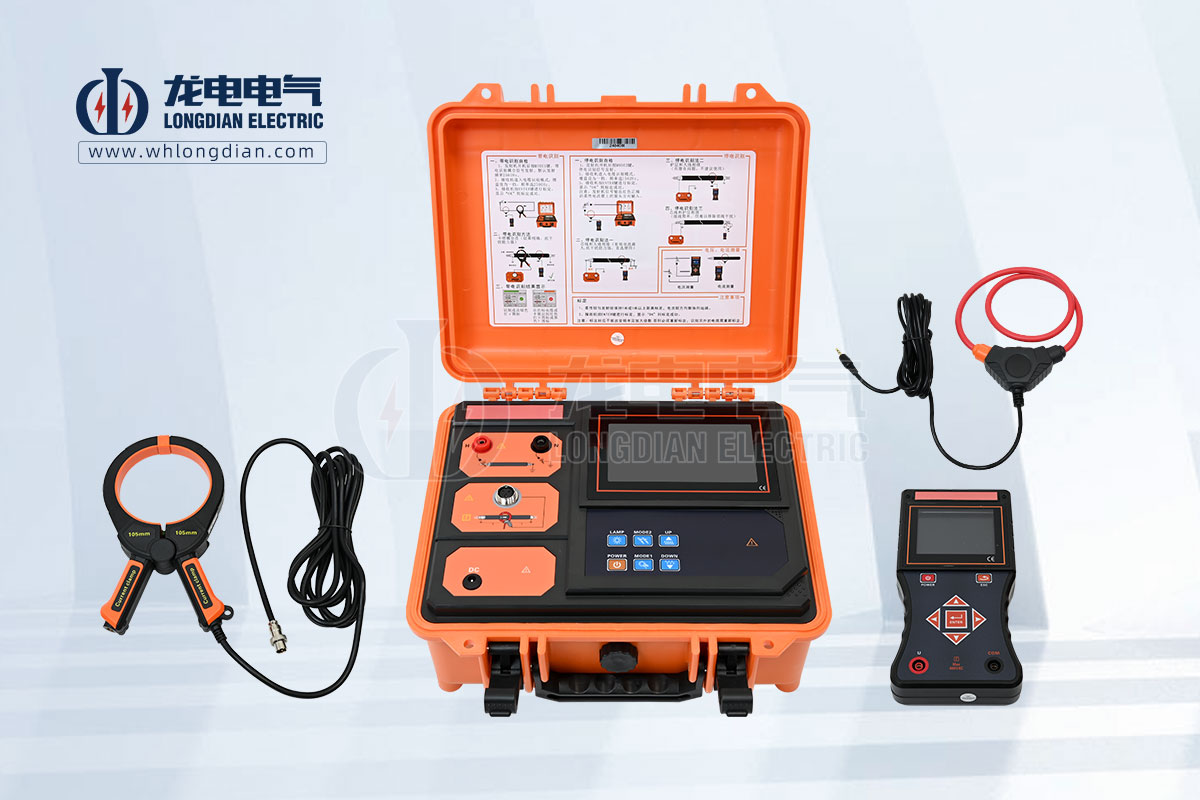

LD280E帶電電纜識別儀，又稱電纜識別儀、多功能電纜識別儀、智能電纜識別儀，專為電力電纜工程師和電纜工設計，旨在解決電纜識別的技術難題。LD280E帶電電纜識別儀能夠幫助用戶從眾多電纜中精確識別出目標電纜，有效防止因誤鋸帶電電纜而引發的嚴重事故。

LD280E帶電電纜識別儀發射機規格：

◆ 功能：發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示。

◆ 電源：11.1V大容量可充鋰電池，充滿電連續工作約8小時。

◆ 輸出方式：帶電識別時卡鉗耦合；停電識別時直連輸出。

◆ 發射頻率：帶電識別時：625Hz、1562Hz、2500Hz、10000Hz；停電識別時：1562Hz、2500Hz。

◆ 測試線長：3米，帶鱷魚夾，紅黑各1條。

◆ 發射鉗尺寸：長寬厚250mm×140mm×35mm，內徑φ105mm，線長3m。

◆ 接地針尺寸：長寬厚225mm×100mm×10mm。

◆ 發射機尺寸：320mm×275mm×145mm。

◆ 顯示模式：超大LCD實時顯示剩余電池電壓，具有背光燈；LCD尺寸：長寬128mm×75mm；顯示域124mm×67mm。

◆ 外包裝尺寸：長寬高400mm×245mm×335mm。

◆ 工作溫度：-10℃～40℃。

◆ 存儲條件：-20℃~50℃，≤95％RH，無結露。

◆ 儀表質量：發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）。

◆ 電池電量：當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機。

◆ 充電器：12.6V 1A DC充電器。

◆ 充電接口：圓形充電接口，DC標識。

◆ 抗壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力。

◆ 耐壓：AC 3700V/rms（儀器箱頂面與底面之間）。

◆ 電磁特性：IEC61326（EMC）。

◆ 參考安規：IEC61010-1（CAT Ⅲ 300V、CAT IV 150V、污染等級2）。

LD280E帶電電纜識別儀接收機規格：

◆ 功能：帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量。

◆ 電源：7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時。

◆ 額定電流：約300mA max。

◆ 顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示。

◆ 信號標定：有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一；標定好后不能改變測試頻率和放大倍數；測試不同的電纜需要重新標定。

◆ 方向識別：有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一。

◆ 電纜識別成功：綠色打鉤圖標指示（√）。

◆ 非目標電纜：紅橙色打叉圖標指示（×）。

◆ 接收機尺寸：長寬厚207mm×101mm×45mm。

◆ 柔性電流鉗：長約620mm，線徑約8mm，線圈內徑φ200mm（可以根據需要定制更大口徑），引線長度約3m。

◆ 電壓測試線：長1m（紅黑各1條）。

◆ 檢測范圍：停電識別時，可檢測阻抗為0Ω～10kΩ的線路；帶電識別時，可檢測阻抗為0Ω～200Ω的線路。

◆ 量程：交流電壓0.00V～600V（50Hz/60Hz）；交流電流0.00A～5000A（50Hz/60Hz）；電流頻率45Hz~70Hz。

◆ 精度：交流電壓±2%±3dgt；交流電流±2%±3dgt；電流頻率±2Hz。

◆ 識別信號：彩色信號幅度和數字顯示。

◆ 檢測速率：約1次/秒。

◆ 增益調節：測試界面下，按左右箭頭鍵可以調節LCD背光亮度。

◆ 自動關機：開機約30分鐘后，儀表自動關機，以降低電池消耗。

◆ 電池電壓：當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電。

◆ 充電器：8.4V 1A充電器。

◆ 充電接口：USB充電接口。

◆ 工作溫濕度：-10℃～40℃；80%Rh以下。

◆ 存放溫濕度：-10℃~50℃，≤95％RH，無結露。

◆ 接收機質量：電流鉗172g；接收機370g（帶電池）。

◆ 耐壓：AC2000V/rms（外殼前后兩端之前）。

◆ 適合安規：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2。
