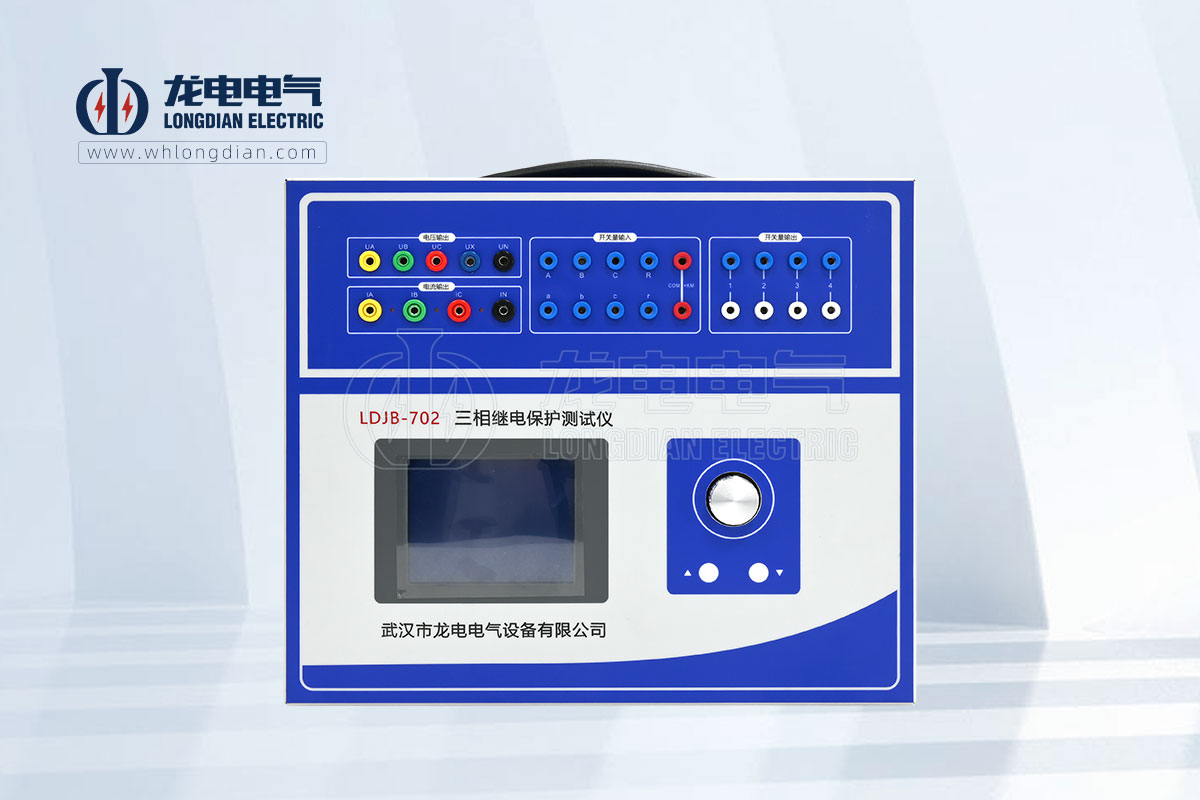

LDJB-702三相繼電保護測試儀測試交流電流繼電器動作電流、返回電流及動作時間、返回時間。

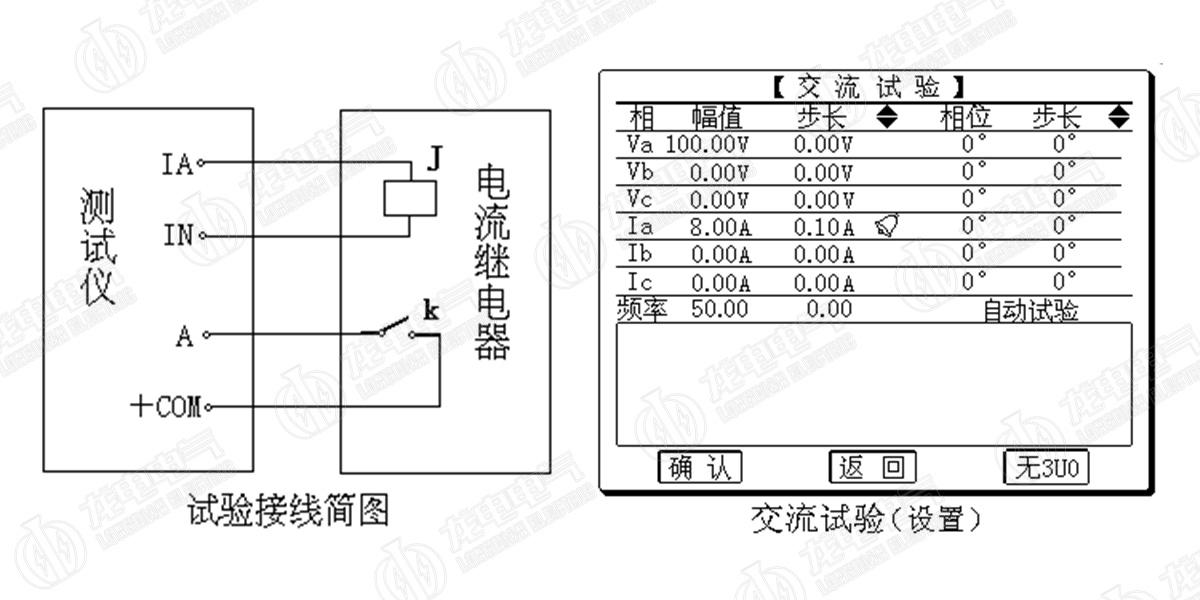

先將裝置面板的IA及IN分別接至測試?yán)^電器的動作線圈兩端，繼電器動作接點接至開入的A及＋COM。設置A相電流自8A開始增加，增加步長設為0.1A，試驗方式設為自動試驗，移動光標到“確定”并按一下，再檢查所設置參數及接線，如無誤可將光標移至“開始”并按一下，此時A相輸出到繼電器的電流即為8A，并按0.1A/0.3秒 的速度增加。

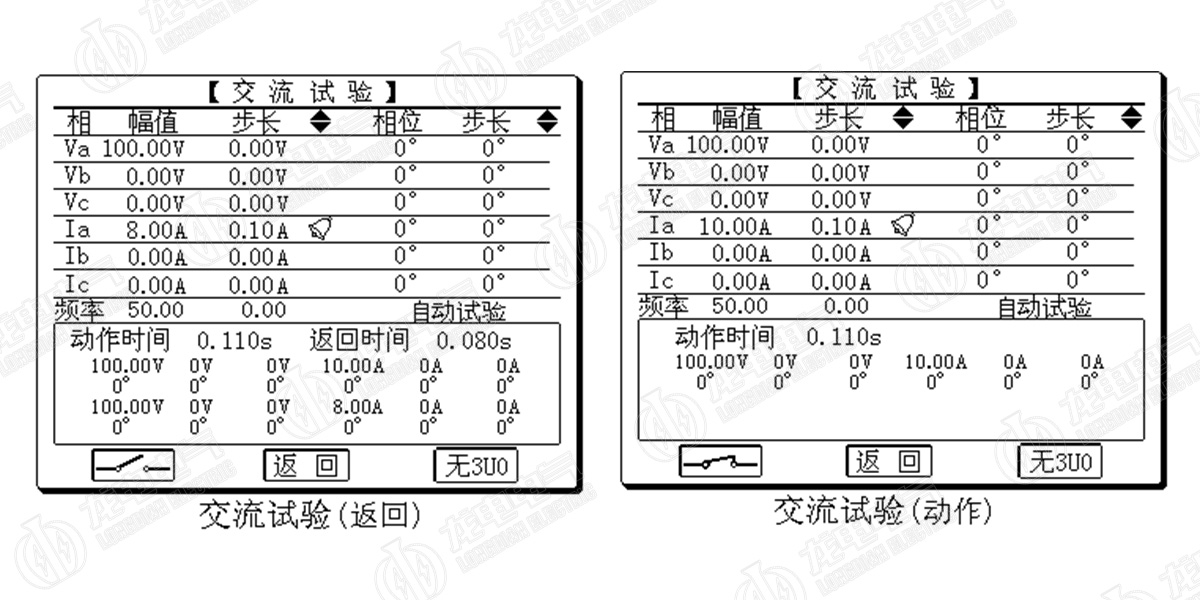

由顯示屏上可看到電流的有效值及繼電器接點狀態，接點動作后測試儀輸出即保持為動作時數值不變，顯示出動作時間及動作時各輸出量的有效值及相位，從左至右依序為UA、UB、UC、IA、IB、IC，第一行為有效值，第二行為相位；此時向左旋轉鼠標（或按一下“▼”），輸出有效值即自動減小直至接點返回，接點返回后裝置輸出保持不變，并顯示出返回時間及返回值（第三行為有效值，第四行為相位），試驗等待指定變化方向或停止試驗。如下圖：

動作值為10A，返回值為8A，動作時間為110ms返回時間為80ms
