我們以LDTCP-1200D變頻互感器綜合測試儀來講解CT互感器進行電阻、勵磁或變比試驗操作方法

① CT互感器進行電阻、勵磁或變比試驗接線

1、輸出的S1紅色測試線和輸出電壓測量的S1黃色測試線短接在一起，接在互感器二次1S1端子。

2、輸出的S2黑色測試線和輸出電壓測量的S2黑色測試線短接在一起，接在互感器二次1S2端子。

3、感應電壓測量的P1和P2對應接高壓的P1和P2，如果P1和P2沒有對應接，測量結果變比就會是反極性+。

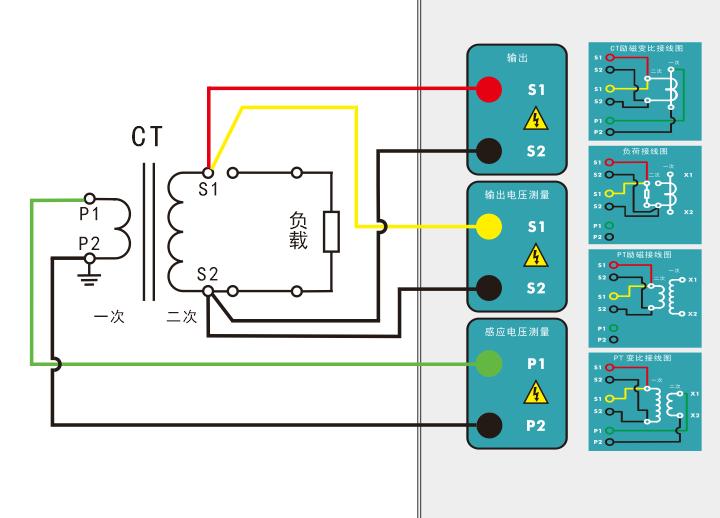

CT互感器進行電阻、勵磁或變比試驗接線示意圖如下：

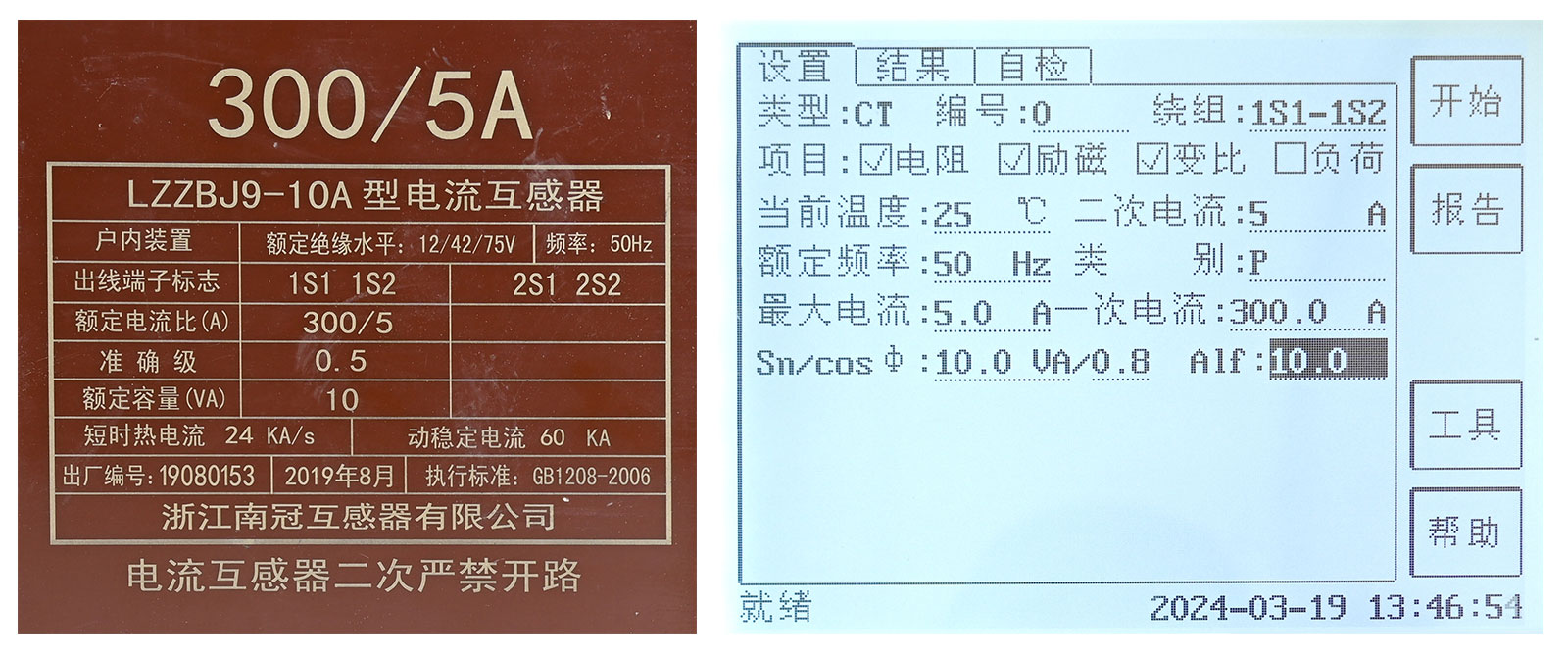

② 接好測試線，進行參數設置，對應互感器銘牌輸入對應的參數，如下圖：

③ 參數設置

第1步：在參數界面，類型欄中選擇CT選項。

第2步：填入合適編號和繞組，以便試驗結束后保存報告時有合適的報告名稱。

第3步：選擇試驗項目，在對應的試驗項目前打鉤?。

第4步：輸入當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

第5步：輸入二次電流：指CT二次側的額定電流，一般為1A和5A。

第6步：選擇額定頻率：指CT的額定工作頻率，可選值為：50Hz或60Hz。

第7步：選擇繞組級別：對于CT，有P(保護)、TPY（暫態(tài)保護）、M(計量)等3個選項。選項不同，后面的參數存在不同。

第8步：輸入最大電流：一般可設為額定二次電流值，對于額定二次電流為5A的CT，設置為5A，對于額定二次電流為1A的CT，一般可設為2A。

第9步：輸入一次電流：CT的額定一次電流，用于計算準確的實際電流比。

第10步：輸入Sn/cosФ：Sn指的是銘牌上的額定負荷，cosФ指的是功率因數，一般為0.8或1。

④ 參數設置完成后，進行測試，測試時間通常在10秒左右結束。擰動旋轉鼠標，查看測試數據，也可以選擇打印數據。
